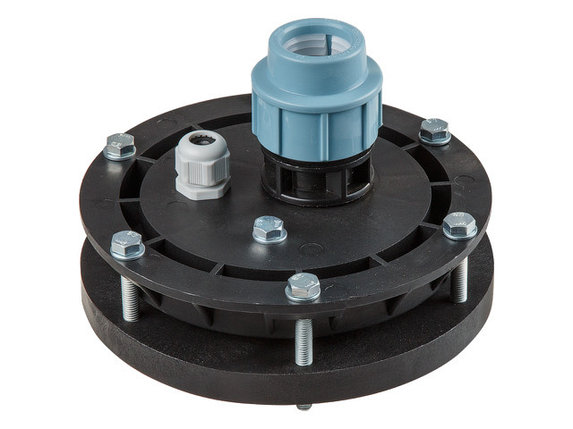

Оголовок скважинный 113-127 (Аквапрофи)

Оголовок Ду 113-127 предназначен для установки на обсадную трубу диаметром 113-127мм. Оголовок предотвращает попадание в скважину поверхностных вод, мусора, насекомых, грызунов. Так же оголовок увеличивается надежность монтажа погружного насоса и упрощает его обслуживание.

Перед монтажом оголовка необходимо ровно обрезать обсадную трубу перпендикулярно ее оси. Удалить заусенцы в месте среза, зачистить обсадную трубу снаружи, произвести монтажные работы по сборке оборудования спускаемого в скважину.
2.1 Пропустить силовой кабель насоса через сальник.
2.2 Страховочный трос погружного насоса закрепить за рым -гайку.
2.3 Протянуть водопроводную трубу через отверстие оголовка
2.4 После проведения подготовительных и сборочных работ, произвести спуск водоподъемного оборудования во внутрь обсадной колонны, до упора фланца
2.5 Стянуть болтами между собой фланец 1 и 2 и резиновое кольцо, находящаяся между ними.

Фланец верхний-1шт.
Фланец нижний-1шт.
резинка-1шт
сальник PG 13,5-1шт
Рым- гайка, оцинкованный DIN 580 M8-1 шт (находится с внутренней части оголовка и предназначен для закрепления троса)

Болт м 8x60 ГОСТ 7789-70 оци.кл.пр.5,8 П/Р-6 шт.
Гайка М8 ГОСТ 5915-70 оцин.-6шт.
Шайба ф 8 DIN 125 оцин. -7 шт.
Болт шестигранный M8x25 оцин., кл.пр. 5,8
Фитинг ПЭ ду 32 проходной

Внимание!! При демонтаже оголовка болты должны быть откручены. Опускается нижний фланец, стягивается резиновое кольцо по обсадной тубе. Демонтировать насосное оборудование из скважины.
