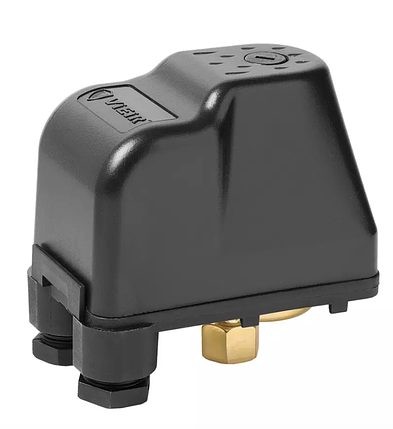

Реле давления VIEIR VR9C/1B (1/4″ вн.) — управление насосом без лишней электроники

VR9C/1B — электромеханическое реле давления, которое включает и выключает насос в зависимости от текущего напора воды. Внутри — проверенная временем двухконтактная схема: при падении давления ниже установленного минимума контакты замыкаются и насос запускается, при достижении верхнего порога — размыкаются и двигатель останавливается. Устройство предназначено только для воды и не требует внешнего блока управления. Простая настройка винтами позволяет адаптировать реле под конкретную систему за пару минут.

Технические параметры

Как устроено реле давления

Основной рабочий элемент — мембрана, которая прогибается под воздействием напора воды и передаёт усилие на пружинный механизм с двумя регулировочными винтами. Первый винт задаёт давление включения (нижний порог), второй — разницу между включением и выключением (гистерезис). При пустом трубопроводе контакты замкнуты, насос стартует, нагнетает давление. Когда стрелка манометра достигает верхней уставки, мембрана размыкает цепь. Вода расходуется, давление падает, и реле снова замыкает контакты — цикл повторяется автоматически.

Почему это реле выбирают для скважин и насосных станций

Точная настройка под конкретную систему

В отличие от готовых насосных станций с фиксированными значениями, VR9C/1B позволяет самостоятельно выставить границы срабатывания. Для неглубоких скважин с гидроаккумулятором обычно выбирают пуск при 1,5 бар и останов при 3 бар. Для систем полива с постоянным расходом пороги сдвигают выше. Настройка выполняется обычной отвёрткой, без разбора корпуса.

Совместимость с большинством поверхностных насосов

Резьба 1/4″ внутренняя — стандарт для подключения реле давления к пятивыводному штуцеру насосной станции или к отдельному тройнику с манометром. Устройство подходит к агрегатам мощностью до 1,5 кВт, поэтому его используют с вихревыми, центробежными и струйными насосами для чистой воды.

Простота и ремонтопригодность

Внутри нет плат, датчиков и микросхем — только механика, которую легко проверить и при необходимости заменить. Контактная группа рассчитана на сотни тысяч циклов, а пружины выполнены из нержавеющей стали. При залипании контактов их можно зачистить, не покупая новое реле. Для дачи или дома, где нет возможности часто обслуживать автоматику, это весомый аргумент.

Защита насоса от «сухого хода» при правильной обвязке

Само по себе реле не контролирует наличие воды, но при установке вместе с датчиком потока или манометром оно предотвращает включение насоса при отсутствии давления на входе. Если вода ушла из скважины, давление не поднимется до нижнего порога, и реле не включит двигатель. Это косвенная, но полезная защита от перегрева.

Компактный корпус и простой монтаж

Габариты позволяют закрепить реле прямо на штуцере насоса или на стене рядом с гидроаккумулятором. Клеммы для проводов имеют винтовую фиксацию, что исключает плохой контакт. Степень защиты IP20 требует установки в сухом отапливаемом помещении — подвал с высокой влажностью не подойдёт, но котельная или техническая комната идеальны.

Сравнение с электронными блоками управления

• Против электронного реле с датчиком потока: VR9C/1B дешевле и не боится перепадов напряжения. Электроника может сгореть при грозе, механика — нет.
• Против встроенного в насос реле: отдельное устройство можно заменить без разборки насоса и откалибровать под изменившиеся условия.
• Против реле с манометром в комплекте: здесь манометр не входит, но стандартный пятивыводной штуцер позволяет подключить его отдельно.

Примеры установки

Реле монтируется на тройник или переходник с резьбой 1/4″, подключённый к напорной магистрали после насоса. Обязательно перед реле ставят обратный клапан, чтобы вода не уходила обратно в скважину и не создавала ложных срабатываний. Для контроля давления рядом вкручивают манометр. Электрическая часть подключается через разрыв фазного провода насоса.

Ограничения

Устройство работает только с чистой водой без песка и ржавчины. Если в жидкости есть взвеси, мембрана быстро забьётся, и пороги срабатывания поплывут. Для грязной воды потребуется фильтр грубой очистки перед реле. Нельзя использовать реле для масла, антифриза или кислот — материал мембраны рассчитан только на воду.
